Декоративная опора Сокол
icon
icon
Особенности
Декоративная опора Сокол
Фланцевое соединение

Установка с помощью болтов или шпилек (М16–М30 в зависимости от модификации) на железобетонные фундаменты с закладным элементом

Закладные элементы необходимо заказывать отдельно

Декоративная опора Сокол
Окно для вывода кабеля

Подвод питающих кабелей через ревизионные окна закладного элемента

Расчёт параметров фундаментного блока производится исходя из климатических условий, ветрового района эксплуатации и параметров грунта. Для расчёта необходима услуга проектной организации

Декоративная опора Сокол
Опоры предназначены для освещения парков, скверов, архитектурных и спортивных объектов, памятников, фасадов зданий
icon
Высококачественный трубный прокат
icon
Антикоррозийное покрытие - горячее цинкование
icon
Покраска в любой цвет
Скачиваемые материалы
Покрытие
Количество осветительных приборов, шт
Наименование Глобальный код
Масса опоры в сборе без светильников, кг
Масса, кг
Высота надземной части опоры с кронштейном, м
Н
Длина подземной части опоры или длина соответствующей ЗДФ, м
h1
Покрытие
Количество осветительных приборов, шт
Кол-во ОП
Вылет установки наболее удаленного светильника от оси опоры, м
B
Диаметр резьбы крепежных изделий, мм
d
Количество отверстий во фланце, шт
n
Диаметр или сторона квадрата фланца, мм
А
Диаметр окружности или сторона квадрата расположения отверстий под болты, мм
Б
Угол в плане между посадочными местами, град
Угол, град
Эскиз Конфигуратор
Наименование
Опора ТАНС.14.029.000 (ОД-1-3,6-75 ”Сокол-1”-лк)
Глобальный код
OE-01148
Масса, кг 38,9 Н 3,7 h1 1,3 Покрытие Лакокрасочное (ЛК) Кол-во ОП 1 B   d М20 n 4 А 224 Б 180 Угол, град   Эскиз
Конфигуратор
Наименование
Опора ТАНС.14.029.000 (ОД-1-3,6-75 ”Сокол-1”-цл)
Глобальный код
OE-01172
Масса, кг 38,9 Н 3,7 h1 1,3 Покрытие Комбинированное (ЦЛ) Кол-во ОП 1 B   d М20 n 4 А 224 Б 180 Угол, град   Эскиз
Конфигуратор
Наименование
Опора ТАНС.14.030.000 (ОД-2-3,6-76 ”Сокол-2”-цл)
Глобальный код
OE-01171
Масса, кг 47,3 Н 3,7 h1 1,3 Покрытие Комбинированное (ЦЛ) Кол-во ОП 2 B 0,5 d М20 n 4 А 224 Б 180 Угол, град 180 Эскиз
Конфигуратор

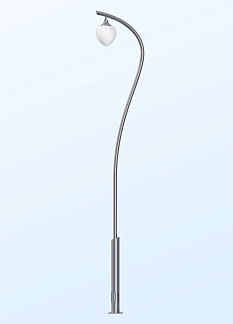

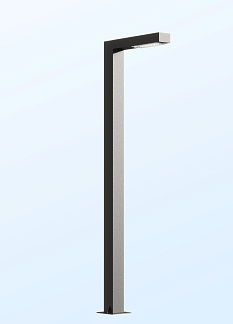

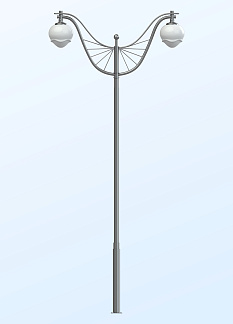

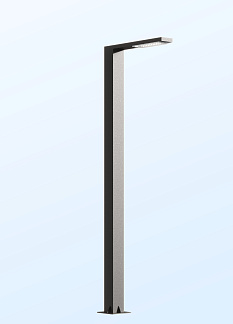

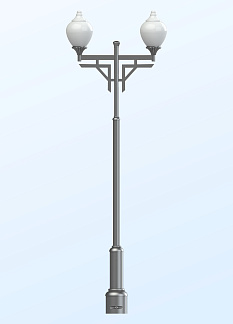

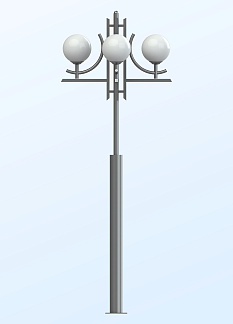

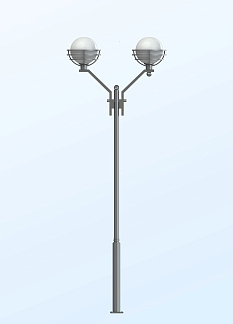

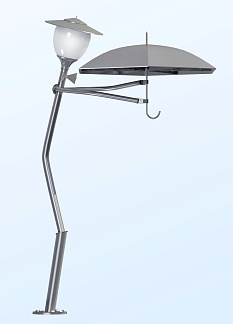

Смотрите также
Декоративная опора Сокол
draft
Декоративная опора Сокол
Преимущества
 Высококачественный трубный прокат
Высококачественный трубный прокат
В качестве материала используется высококачественный трубный прокат по ГОСТ 10704-81 ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2017 с учетом коэффициента запаса прочности не менее 1,32
 Антикоррозийное покрытие - горячее цинкование
Антикоррозийное покрытие - горячее цинкование
Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307-2021, что обеспечивает сохранность изделия в течение 25-30 лет эксплуатации
 Покраска в любой цвет
Покраска в любой цвет
Опора обрабатывается декоративным лакокрасочным покрытием (по умолчанию цвет покрытия черный, покраску изделия в иной цвет необходимо оговаривать при заказе). Таблица цветов RAL
