ОПОРЫ ОСВЕЩЕНИЯ
Опоры освещения – это конструкции, на которых располагаются уличные осветительные приборы, а также различное дополнительное оборудование и рекламные элементы. Они применяются для организации наружного освещения:
улиц и дорог
автомагистралей
площадей
парков и набережных
придомовых территорий и жилых зон
зон отдыха и общественных городских пространств
парковок
прилегающих территорий торговых и бизнес-центров, медицинских и прочих учреждений
автозаправочных станций
спортивных комплексов и площадок
строительных объектов и открытых пространств.
Опоры освещения могут быть изготовлены из дерева, чугуна или железобетона, но наиболее популярный и экономически выгодный материал – сталь. OPORA ENGINEERING предлагает широкий выбор опор из высококачественного, сертифицированного по государственному стандарту металлопроката. Ежегодно бренд выпускает более 100 000 опор освещения.
ТРЕБОВАНИЯ К ОПОРАМ ОСВЕЩЕНИЯ
Чтобы опоры были безопасными, долговечными и эффективными в эксплуатации, к ним предъявляется ряд строгих требований. Существуют нормы, регламентирующие расстановку опор на дороге, марку используемого на производстве сырья, ветровой и климатический район эксплуатации конструкции и многие другие параметры.
Основные технические требования к опорам освещения приводятся в ГОСТ 32947-2014 «Межгосударственный стандарт. Дороги автомобильные общего пользования. Опоры стационарного электрического освещения. Технические требования». Документ содержит ключевые определения и понятия, дает четкую классификацию опор, приводит необходимые критерии и нормируемые значения, которым должна соответствовать конструкция.
Отдельно перечислены требования именно к металлическим опорам (п.6.1). Так, опоры освещения обязательно должны соответствовать заявленной документации, по которой они разрабатывались и производились. Кроме того, они должны иметь достаточную несущую способность и выдерживать определенные нагрузки, а отклонения не могут превышать указанные в стандарте или рабочей документации значения. В том же пункте ГОСТа указаны требования к точности геометрических параметров, к болтовым и сварным соединениям, используемым материалам, антикоррозийной защите и даже внешнему виду опор.
Также указанный ГОСТ содержит ссылки на другие документы и нормативные акты, в той или иной мере регламентирующие производство, установку и эксплуатацию опор освещения.
ВИДЫ ОПОР ОСВЕЩЕНИЯ
В зависимости от способа установки опоры бывают:
прямостоечные – опора устанавливается в заранее подготовленный котлован, закрепляется специальными распорками и заливается бетоном
фланцевые – в котлован устанавливается и заливается бетоном закладная деталь фундамента, к верхней части которой затем крепится опора
Также у опор может различаться способ подвода питания:
воздушный – питающий кабель подводится по воздуху и крепится в верхней части опоры
подземный – питающий кабель прокладывают под землей и заводят в опору снизу
По типу сечения ствола опоры бывают:
граненые – в поперечном сечении имеют вид многогранника
круглоконические – постепенно сужаются к верхней части опоры
трубчатые – представляют собой конструкцию либо из одной трубы, либо из нескольких труб разного диаметра, соединенных между собой от наибольшей в нижней части опоры до наименьшей – в верхней
И, конечно, опоры различаются по назначению:
несиловые – опоры, к которым подвод питания осуществляется только подземным путём, поэтому крепить к ним кабель СИП (а также громоздкие дополнительные конструкции) нельзя
силовые – опоры, к которым питающие кабели (в том числе, кабели СИП) подводятся воздушным путём. Такие опоры выдерживают большую нагрузку: на них можно устанавливать больше светильников, а также крепить рекламные и декоративные конструкции, коммутационное оборудование и т.д.
поворотные или складные опоры – позволяют с помощью поворотного узла опустить верхнюю часть конструкции до уровня земли. Удобны для применения на участках, куда невозможен подъезд специальной обслуживающей техники
опоры контактной сети – особый вид силовых опор, предназначенный для прокладки контактных линий электротранспорта.
ПРОДУКЦИЯ OPORA ENGINEERING
Бренд предлагает широкий ассортимент опор освещения различной конфигурации. Изделия отличаются высоким качеством производства. Опционально доступна покраска в любой цвет по палитре RAL COLOURS, нестандартное количество и расположение лючков, дополнительные отверстия на опорах и т.д. Полный перечень опций для каждого типа опор уточняйте на сайте или у менеджера.
Несиловые опоры

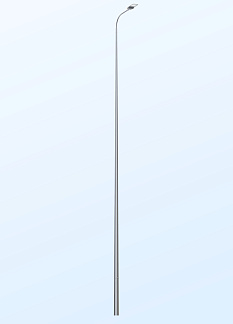

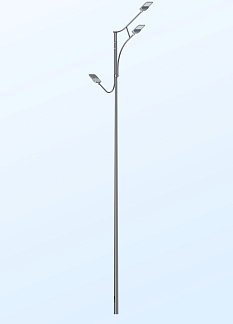

Несиловые прямостоечные граненые (НПГ, высота 3-16 м) и прямостоечные круглоконические (НПК, высота 5-10 м) опоры устанавливаются в заранее подготовленный котлован и заливаются бетоном. Подвод питающего кабеля осуществляется через специальное окно в подземной части опоры.

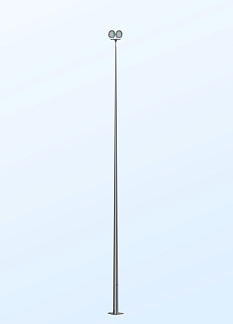

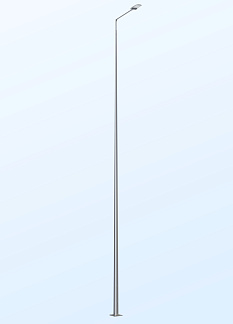

Несиловые фланцевые граненые (НФГ, высота 3-16 м) и фланцевые круглоконические (НФК, высота 3-11 м) опоры устанавливаются на закладную деталь фундамента с помощью фланцевого соединения. Подвод питающего кабеля – подземный, осуществляется через ревизионные окна в ЗДФ.
Обратите внимание: по согласованию с изготовителем несиловые граненые опоры с увеличенным размером верхней части (Dв=100 мм) возможно использовать в качестве промежуточных для подвеса СИП.

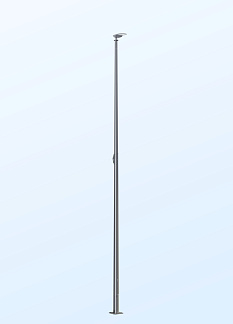

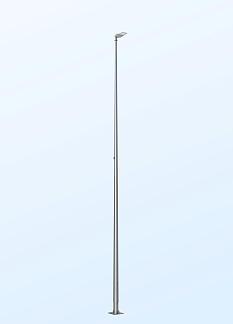

Поворотные граненые (П-ФГ, высота 5-25 м) и поворотные круглоконические (П-ФК высота 6-10 м) опоры устанавливаются на фланец. Конструкция состоит из стационарной и поворотной частей. С помощью каната (усилие не превышает 30 кг) или лебедки (устанавливается на опоры высотой от 10 м) поворотная часть опускается до уровня земли, что позволяет обслуживать светильники без подъезда специальной техники. Использование в качестве силовых опор не допускается.

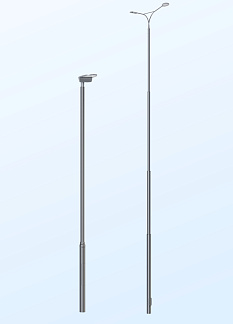

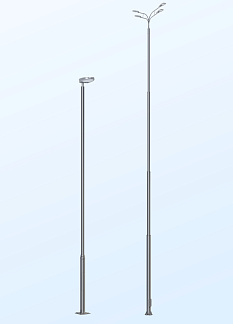

Несиловые трубчатые фланцевые (НФ, высота 2-21 м) и трубчатые прямостоечные (НП, высота 2-15 м) опоры представляют собой одну или несколько труб разного диаметра, соединенных между собой от большей к меньшей.
Во всех несиловых опорах OPORA ENGINEERING предусмотрен ревизионный лючок для распределения кабелей с планками для установки комплектующих и точкой заземления. Располагается на высоте 500 мм от фланца или от уровня земли.
Силовые опоры

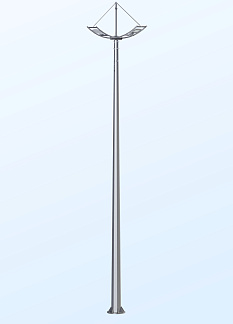

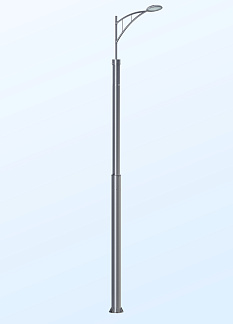

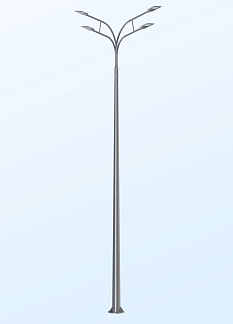

Силовые фланцевые опоры – граненые (СФГ, высота 8-10 м), круглоконические (СФК, высота 8-11 м) и трубчатые (СФ, высота 8,5-11 м) – предназначены для подвеса проводов СИП, рекламных конструкций и большего количества светильников. Возможен как воздушный, так и подземный подвод питающего кабеля. Фланец имеет специальное усиление, которое обеспечивает опоре дополнительную прочность.

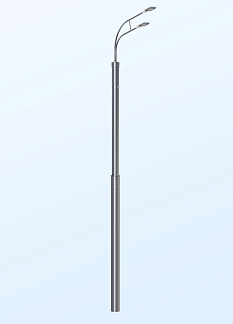

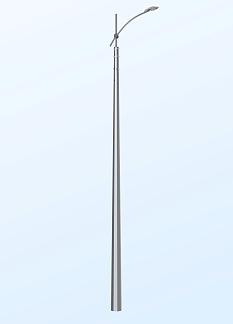

Силовые прямостоечные опоры, как трубчатые (СП, высота 8,5-11 м), так и граненые (СПГ, высота 9 м) достигают требуемой прочности после заливки бетона до указанного уровня.
Обратите внимание: арматура для крепления кабеля СИП поставляется отдельно!
Опоры контактной сети
OPORA ENGINEERING выпускает три вида опор контактной сети:

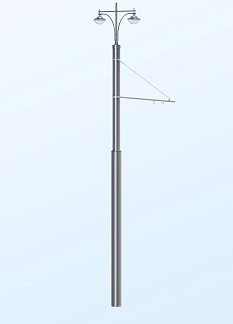

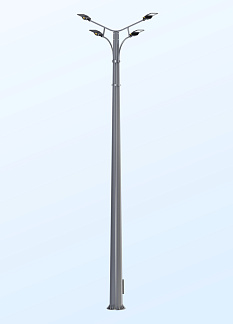

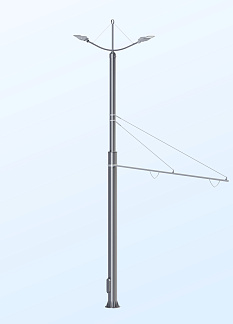

Они также подходят для подвеса СИП и отличаются от обычных силовых опор возможностью установки специальных креплений для прокладки контактных линий электротранспорта.
Опора в соответствии с ТР ТС

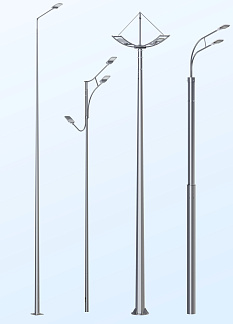

OPORA ENGINEERING производит большой ассортимент опор освещения, соответствующих Техническому регламенту Таможенного союза ТР ТС 014/2011. К заказу доступны как несиловые (около 20 модификаций), так и силовые(около 10 модификаций) опоры с различными типами установки, продольной и поперечной формами. Для заказа необходимо заполнить бланк ТЗ и направить его нашим менеджерам.
Настоящий стандарт не распространяется на опоры для контактных сетей городского электрифицированного транспорта.
ПОЧЕМУ OPORA ENGINEERING?
Опоры от OPORA ENGINEERING – это гарантированно надежная, прочная и долговечная продукция, которая производится без использования вторичных материалов. Наши изделия проходят сертификацию в соответствии с российскими и международными стандартами.
Мы осуществляем постоянный контроль качества и внимательно следим за тем, чтобы наши опоры соответствовали заявленным в проекте требованиям, поэтому всегда:
соблюдаем нормируемый коэффициент запаса прочности
выполняем индивидуальный расчет нагрузок на конструкцию для каждого проекта
учитываем климатический и ветровой районы, сейсмостойкость и другие факторы.
Мы работаем не только с типовыми решениями. Широкий спектр различных возможностей и компетенций, включая собственное конструкторское бюро и отдел дизайна, позволяет нам создавать металлоконструкции по индивидуальным параметрам заказчика и успешно применять их.
Требуется помощь в выборе? Обратитесь за консультацией к нашим менеджерам. Они помогут подобрать правильное оборудование и составить заявку на оформление заказа.
